Abaqus 是一套功能強大的工程模擬的有限元軟件，其解決問題的范圍從相對簡單的線性分析到許多復雜的非線性問題。Abaqus 包括一個豐富的、可模擬任意幾何形狀的單元庫，并擁有各種典型的材料模型庫，可以模擬典型工程材料的性能，其中包括金屬、橡膠、高分子材料、復合材料、鋼筋混凝土、可壓縮超彈性泡沫材料以及土壤和巖石等地質材料。作為通用的模擬工具，Abaqus 除了能解決大量結 構（應力 / 位移）問題，還可以模擬其他工程領域的許多問題，例如熱傳導、質量擴散、熱電耦合分析、聲學分析、 巖土力學分析及壓電介質分析。
ACIS版本從2016 1.0.1升級到2021 1.0.0，允許用戶在A(yíng)baqus/CAE中導入或導出ACIS 31 .sat文件。
Abaqus/Standard中支持coupled temperature-displacement和coupled temperature-pore pressure的Cohesive單元。

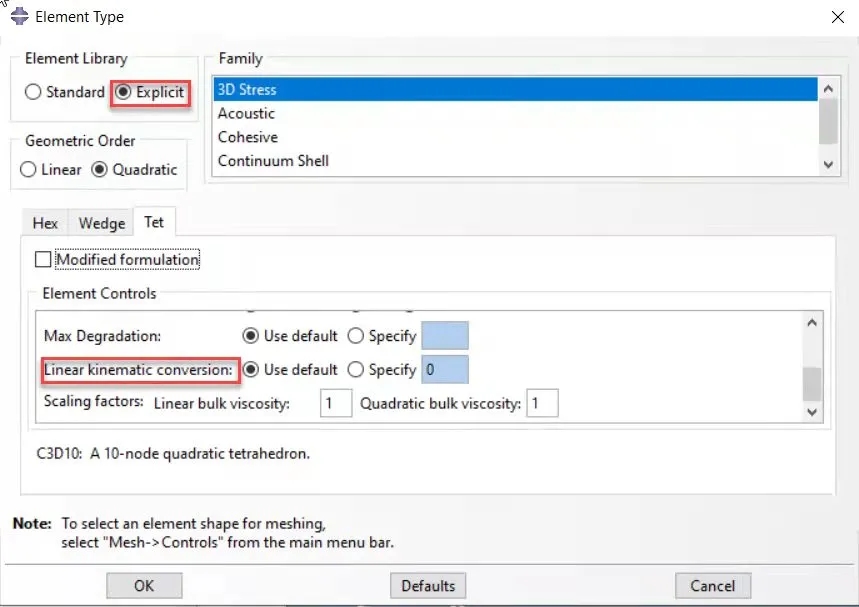

Abaqus/Explicit支持線性運動轉換截面控制。當單元受到很大的壓力時，可以達到負體積計算的一個點。如果考慮非線性幾何效應，負體積會(huì )引起致命的誤差。避免這種致命錯誤的一種方法是當部件達到一定的壓縮位置(體積減小)時，將部件從非線性運動學轉換為線性運動學。例如對于C3D10單元，當單元特征長度與原始特征長度之比達到一個臨界值時就會(huì )發生線性運動轉換。*SECTION CONTROLS, LINEAR KINEMATIC CONVERSION 。
Abaqus/Standard 分析中支持初始間隙開啟的截面控制。
不再支持對CATIA V4零件和裝配體的導入的支持
Query查詢工具改進
使用query查詢工具，現在可以在后處理中指定一個局部坐標系，查詢節點、距離和單元面法向。
建模功能增強
SIMULIA Abaqus
可以在Linux平臺上直接導入CATIA V5文件定義零件。
可以在A(yíng)baqus的環境文件中為參數plugin_central_dir指定多個目錄位置，而不是只指定一個路徑。

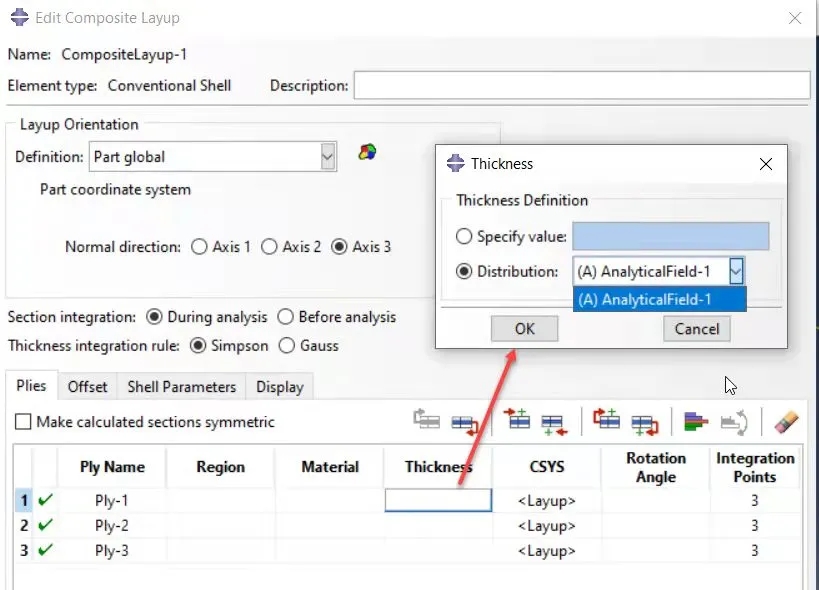

在復合材料鋪層編輯器中，可使用一個解析場指定每層的厚度。
對于基于節點的子模型，可以在子模型的邊界條件中只指定相交位置，這樣Abaqus就會(huì )忽略那些在全局模型單元區域之外發現的驅動節點。進入Load模塊，在Submodel boundary condition editor窗口中使用選項Intersection only。
SOLIDWORKS與Abaqus/CAE實時交互功能增強。在A(yíng)baqus/CAE中，可以選擇將多體部件的每個部件作為單獨的部件導出。還可以選擇保持導出到Abaqus/CAE的部件上的所有區域邊界。Abaqus/CAE在更新模型時會(huì )考慮SOLIDWORKS中當前裝配體的配置。
材料增強
SIMULIA Abaqus
現在可以定義bilamina的彈性。
Section Manager窗口中Material欄容易識別與每個截面相關聯的材料。
可以創(chuàng )建間隙傳導、間隙輻射和間隙對流材料行為。
針對蠕變模型，可以指定時間類型以及Anand, Darveaux,和double power laws.
針對粘性模型，可以指定時間類型以及Anand, Darveaux, double power, power, 和 time power laws。
針對Drucker-Prager蠕變模型，可以指定時間類型以及power和time power laws。
針對plastic模型，可以縮放屈服應力，并包括非線性各向同性//運動性硬化模型的靜態恢復項。
對于間隙流動模型，可以選擇Bingham塑性或Herschel-Bulkley類型以指定需要如何定義流動參數。

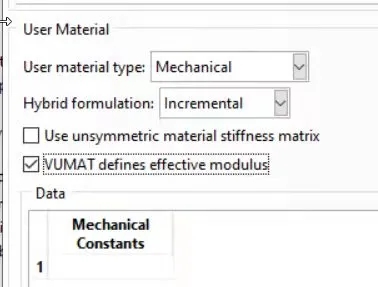

用戶自定義模型，可以指出用戶子程序VUMAT包含Abaqus/Explicit分析的有效模量，并為Abaqus/Standard分析中雜交單元指定雜交方法。
通用接觸功能增強
SIMULIA Abaqus
分配接觸屬性時，除了選擇接觸對的表面，也可以直接選擇材料。同樣可以為表面厚度分配、表面偏移分配和表面特征邊標準分配來選擇材料。

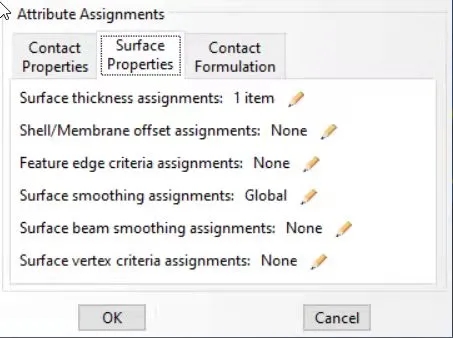

可以創(chuàng )建新類型的表面屬性分配。對于A(yíng)baqus/Standard，可以創(chuàng )建表面梁的平滑分配和表面頂點標準分配。對于A(yíng)baqus/Explicit，您可以創(chuàng )建擠壓觸發分配和表面摩擦分配。
Abaqus/Standard通用接觸中，可以為表面屬性分配指定次級特征邊標準，并為特定的相互作用控制滑動時面對面的平滑度，并控制邊對邊的接觸方法。
Abaqus/Explicit通用接觸中，可以指定次級特征邊標準，靜態或動態地應用特征邊標準進行表面屬性分配，并選擇雙面單元的哪一面將被被用于節點-表面或歐拉-拉格朗日接觸與另一個面進行接觸。
接觸屬性的功能增強
SIMULIA Abaqus
可以指定決定要跟蹤的接觸面的厚度。
可以在A(yíng)baqus/ Standard分析中使用用戶子程序UINTER定義面的相互作用模型，在A(yíng)baqus/ Explicit分析中使用用戶子程序VUINTER或VUINTERACTION定義面的相互作用模型。
對于在用戶子程序中定義的表面相互作用模型，可以指定與狀態相關的變量數量，和需要的屬性值的數量。
Abaqus/Standard中使用用戶子程序UINTER，可以使用非對稱方程求解程序。
Job和optimization的功能增強
SIMULIA Abaqus

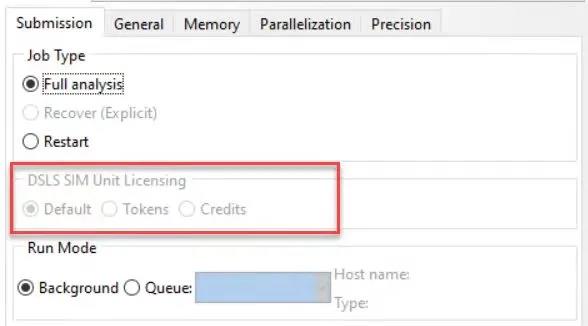

現在可以選擇token或 credits作為DSLS SimUnit許類型。

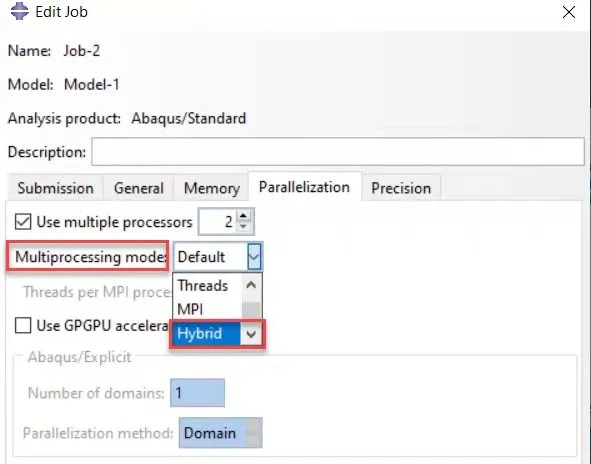

作業控制支持混合執行模式。
可以選擇PEMAG(塑性應變大小)設計響應，用于基于靈敏度的優化類型(形狀、起筋、尺寸和拓撲)。
可以選擇MIMP(Mass Interpolation Material Penalization)參數的插值方案
可以定義SURF_TURN來進行基于靈敏度的形貌優化。
總是激活group運算符DRESP_GROUP_OPER_AGGREGATION
可以定義milling幾何約束來進行拓撲優化。
支持形貌優化中為成員尺寸的幾何約束選擇Check node group。

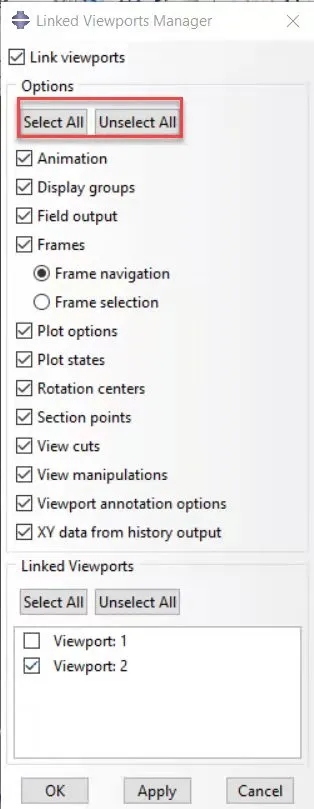

關聯的視圖窗口管理器提供了select all/unselect all的選項，可用性得到改善。并且關聯視圖管理器的選項設置現在可以在不同時段持續存在。
可以對從場輸出而保存的X-Y數據進行數學運算（類似于允許歷程輸出的情況）

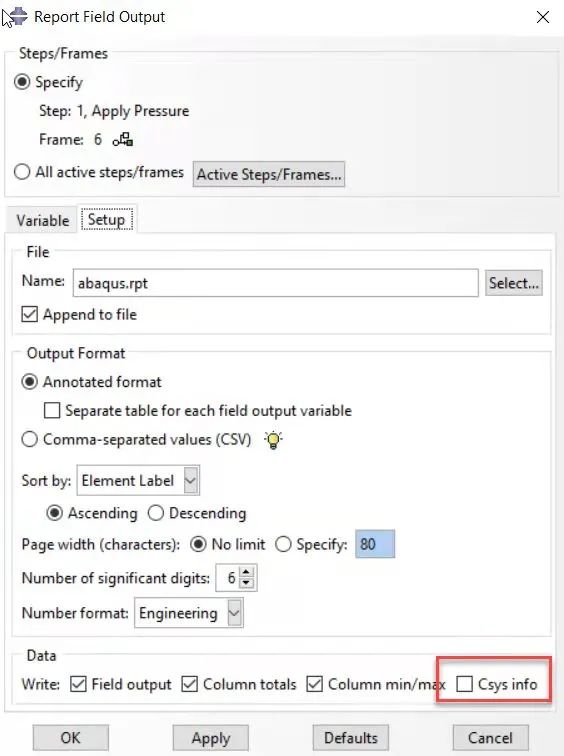

可以在場輸出報告中寫入局部CSYS列（即材料方向）。
可以在A(yíng)baqus/CAE的可視化模塊中渲染Channel和Hat梁的輪廓
