1、 為什么一說到項目結構，首先想到IEC 81346
在回答這個問題之前，相信下面的對話，大家都很熟悉，也是我們經常遇到和面對的：
設計工程師，Tom：“在平時設計中，我不用所謂的“項目結構”也不影響我的設計，我還搞那么復雜干嘛？”。
EPLAN：“你的項目一般會(huì )有幾面機柜，或是幾臺設備？”
Tom：“少了兩三面柜子；有時設備也有好幾臺”
EPLAN：“你的材料和元器件統計是怎么做的？”
Tom：“照著圖數個總數，填到表格里?！?/span>
EPLAN：“如果采購、加工預制、車間領料、裝配安裝等環節要求的材料統計、元件統計有的是按照主件+分柜子輔料統計的，有的是按照裝配流程（門、安裝板分別由不同人進行流水線裝配）統計的，有的是輔料打包統計的，你們怎么做？”
Tom：“嗯……”，沉思了一會(huì )兒，“從圖上數，再填進表；或者先填子表，再加到總表里”
相信說到這里時，大家都有些共鳴了。
如果，有一個方法，可以幫你解決材料、元件的不同統計方式，并且可以按照你給定的規則，自動輸出這些材料和元件的統計表，是不是會(huì )有眼前一亮的感覺？其實這就是項目結構化的效果之一。

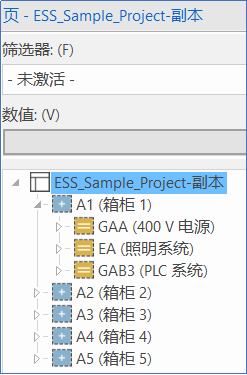

就以剛才的對話案例來分析，如果現在將要設計的是5面PLC柜，設計要交付給采購部?jì)煞N相關報表：主料BOM和輔料BOM；需要給車間兩種相關報表：?jiǎn)喂褫o料BOM和單柜+裝配分組的主料BOM。此時，設計工程師要完成的BOM表，數量上一共有12個。如果這個項目在一開始設計時已經按照安裝位置（+）和系統功能（=）進行了結構劃分，A1-A5代表五面機柜，B1-B3代表機柜里的三個系統功能：電源、PLC、照明。此時，在EPLAN軟件中，將會(huì )有如下的效果：
接下來，采用這樣的結構再梳理出不同需求的BOM，就水到渠成了。
這個結構設計的方法，采用的就是 IEC 81346。
2、IEC 81346在電氣設計中，該如何理解和應用？
IEC 81346規范共包含兩個部分，一般原則和項目的分類與分類碼，主要定義了工業系統、裝置和設備以及工業產品 — 結構原理和參考代號。
IEC 81346-1：Industrial systems, installations and equipment and industrial products — Structuring principles and reference designations — Part 1: Basic rules（工業系統、裝置和設備以及工業產品 — 結構原理和參考代號 — 第一部分：一般原則）
IEC 81346-2：Industrial systems, installations and equipment and industrial products — Structuring principles and reference designations — Part 2: Classification of objects and codes for classes（工業系統、裝置與設備以及工業產品 — 結構原則與參照代號 — 第 2 部分：項目的分類與分類碼）

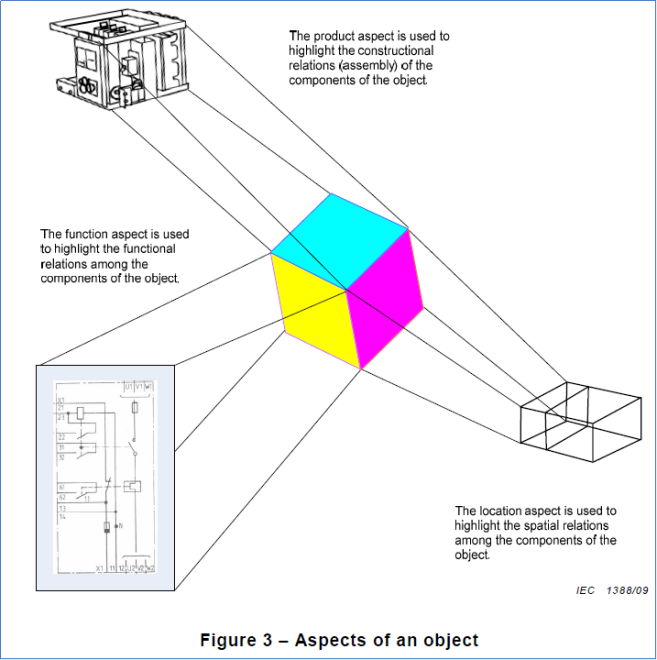

通過IEC 81346的思想，可以將項目或項目的內容視為設計對象，項目對象或產品對象。按照結構化的要求，絕大部分的設計對象，都可以從安裝面、功能面、產品面進行結構化拆解/重組。如下所示，一個設備，既有安裝位置信息，又包含有功能系統信息，同時還具有產品特征。

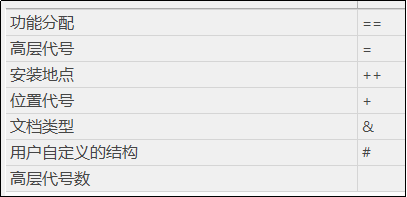

因此，在EPLAN的項目結構里，就可以采用高層代號、位置代號和設備標識符（在圖紙中）對設計中的信息進行標準。
例如在一、1節的舉例：第二面機柜（A2）中電源回路（B1）的一個空開（Q2）的編號，就可以做如下表示：
+A2=B1-Q2（+位置代號、=高層代號、-設備標識符）

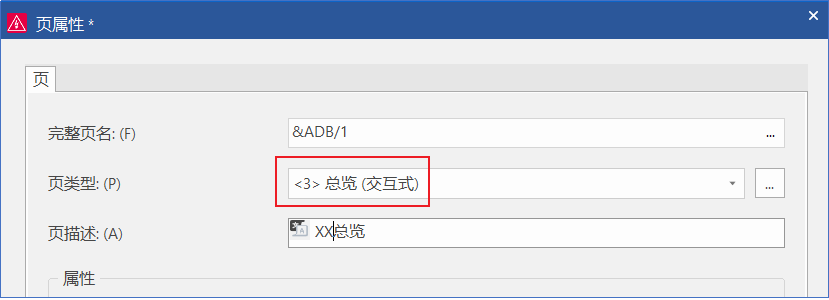

設備總覽圖，顧名思義，將采用圖的方式通過“全局”的設計視角對所設計的內容進行查看與管理。在EPLAN軟件中，設備總覽的設計將在頁類型為“<3>總覽(交互式)”圖紙中進行設計，如下圖所示。
以本次話題的非標設備為例，我們在設備的2D結構圖上標識出電氣設計的總覽信息。

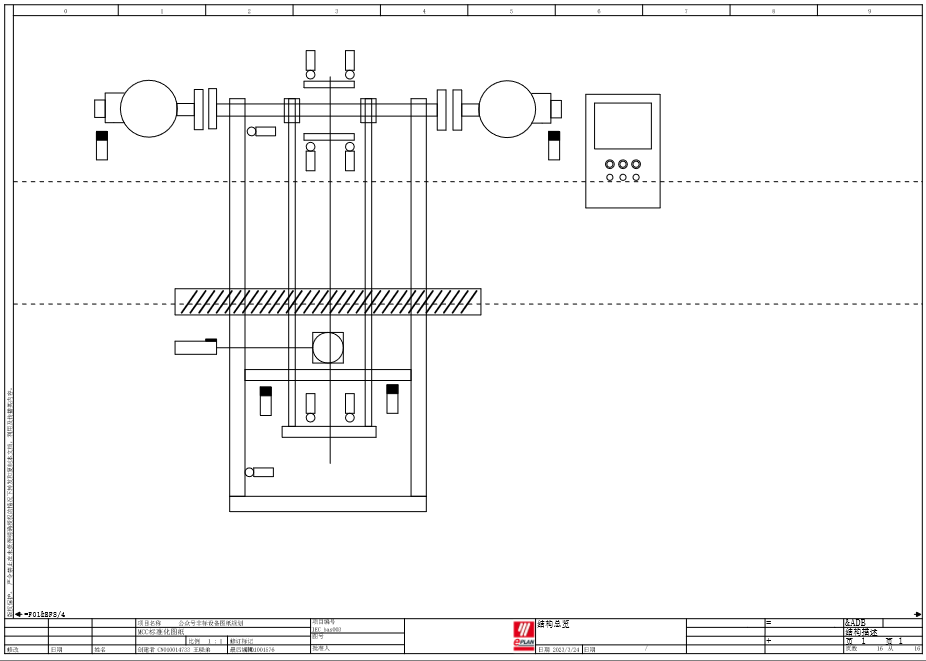

首先,先將該設備的2D結構圖（DWG/DXF）導入到EPLAN Electric P8軟件中，并將新生成的頁按總覽設計要求，頁類型修正為：<3>總覽（交互式）。

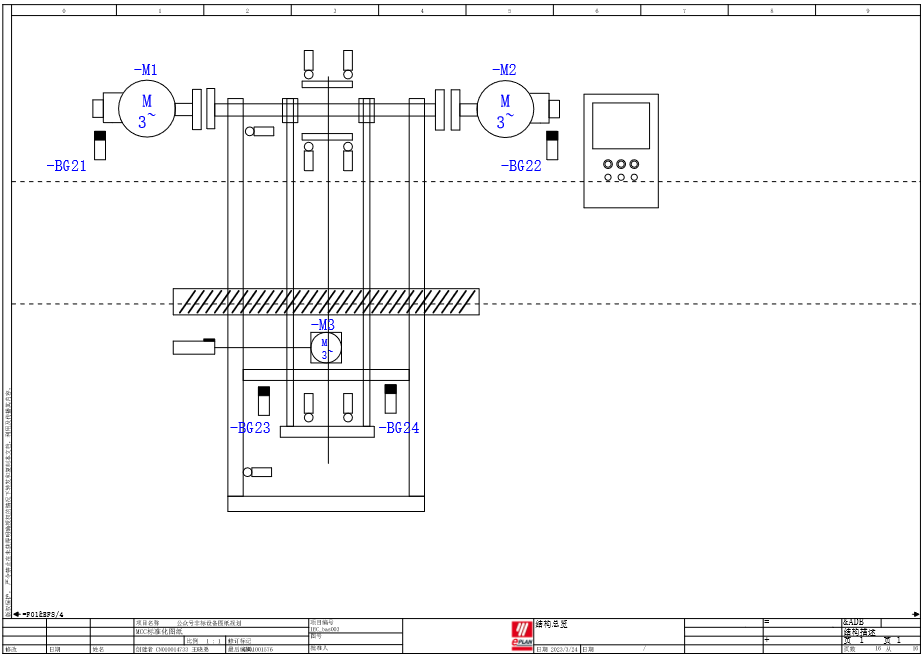

此時，將主要電氣設備通過設備導航器，拖放至該結構圖中；或者，采用文本標準的方式，將主要電氣設備做安裝示意。如下所示：

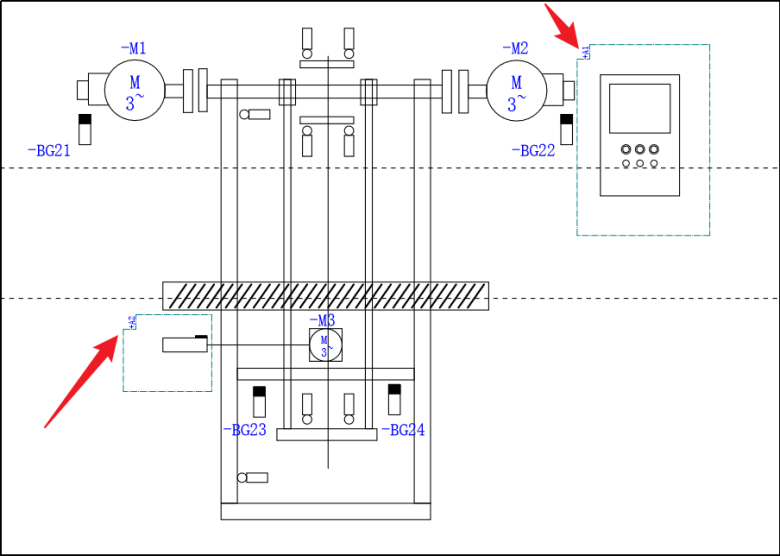

接下來，插入結構盒，并按照項目結構要求，對圖形范圍進行圈定，并將結構標識信息填寫在結構盒中。如下所示。
讀者是否可以嘗試著分析一下+A1和+A2所代表的含義，是高層代號還是位置代號？（答案：位置代號，代表安裝位置/機柜）

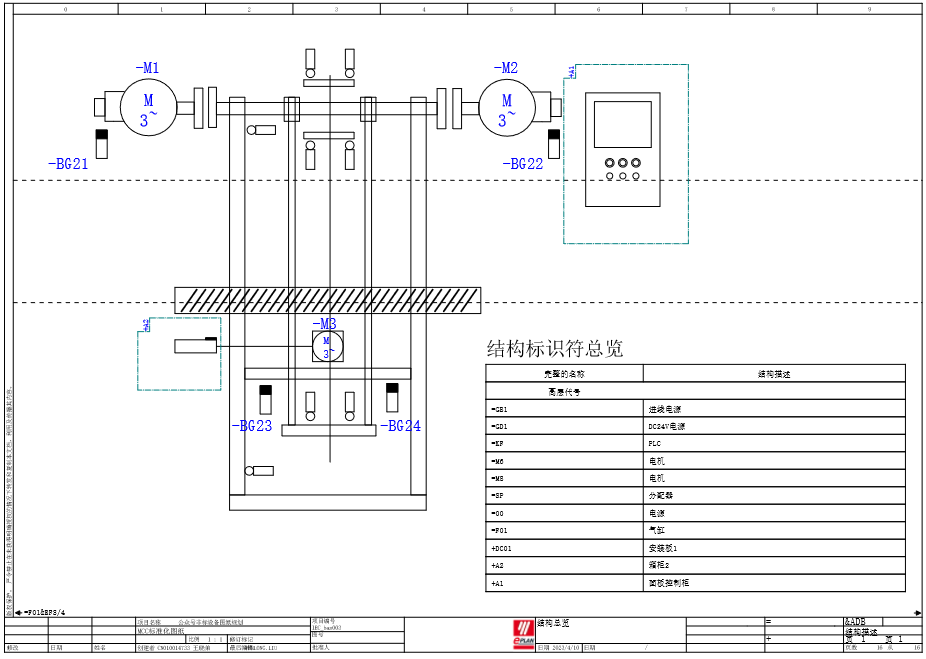

為了讓設計的信息更加完整，可以將《結構標識符總覽》報表嵌入到當前頁面中，作為結構劃分的補充說明。
