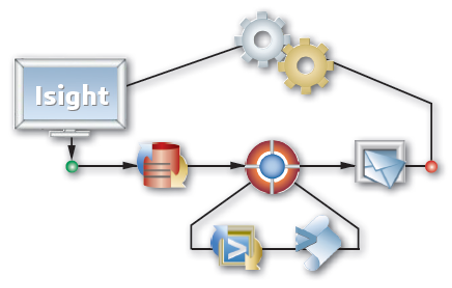

SIMULIA Isight是一個仿真分析流程自動化和多學科多目標優化工具，它提供了一個可視化的靈活的仿真流程搭建平臺，同時提供與多種主流CAE分析工具的專用接口，利用此工具，用戶可以方便的以拖拽的方式可視化的快速建立復雜的仿真分析流程，設定和修改設計變量以及設計目標，自動進行多次分析循環；同時提供了試驗設計、優化設計、近似模型和質量工程等一套完整的優化算法包，來幫助用戶深入全面的了解產品的設計空間，明晰設計變量與設計目標之間的關系，進而實現多學科多目標優化。
設計門戶與運行門戶：設計門戶Design Gateway提供友好的界面與組件化的方式搭建復雜的仿真分析流程；運行門戶Runtime Gateway可以方便的監控和追蹤仿真流程的運行狀態，利用數據挖掘功能快速的分析并可視化的顯示優化結果。
優化算法包：提供試驗設計，近似建模，優化設計，蒙特卡洛分析，六西格瑪等各種優化分析功能，并且每種分析功能都包含多種技術策略。
組件接口庫：提供專業的Abaqus、ANSYS、ANSYS Workbench、Adams、Adams_Chassis、AdamsCar、ANSA、CatiaV5、CST、Dymola、Femap、FMU、GTPower、Madymo、NASTRAN、Patran、PowerFlow、LS-DYNA、SFE、SolidWorks、Calculator、Matlab、Excel、Script、Simpack等接口。用戶也可以將自己的模型發布、存儲和共享到組件庫，實現知識重用。
結果數據庫：具有專門的結果數據庫，仿真和優化過程數據可以自動保存到數據庫中，并允許以軟件界面的形式訪問，查看仿真模型及運行結果?？梢砸?xún)?yōu)化任務提交時間、任務結果狀態、任務名稱、任務所有人等信息對優化任務進行查詢與重新提交。
Isight 2025FD01
新版本已經正式發布
下面介紹一些比較重要的功能增強：
新的Simpack組件可以創(chuàng )建Isight到Simpack的直接鏈接，允許用戶更新Simpack模型中的SubVars，運行時間積分求解器，并檢索結果單元的更新值。該組件支持Simpack 2025x。
除了14.2.2和16.1.3之外，ANSA組件現在還支持ANSA 25.0.0。
除了2019 SP4、2020、2021、2022、2023和2024之外，CST組件現在還支持CST Studio Suite 2025。
優點：使用CST組件時，用戶可以使用最新版本的CST Studio Suite。
除了2010、2011、2019.2、2021.2和2022.4，MSC Adams組件現在還支持MSC Adams 2024.1.1。
優點：在使用MSC Adams組件時，用戶可以使用最新版本的MSC Adams。
除了2011、2016、2022.4和2023.1，MSC Nastran組件現在還支持MSC Nastran2024.1。
優點：使用MSC Nastran組件時，用戶可以使用MSC Nasstran的最新版本。
除了2017 SP2、2018、2019、2020、2021、2022、2023和2024之外，SOLIDWORKS組件現在還支持SOLIDWORKS 2025。
優點：使用SolidWorks組件時，用戶可以使用最新版本的SolidWorks。
Simpack組件允許用戶創(chuàng )建到Simpack模型的直接鏈接。它將所選Simpack模型（*.spck文件）中定義的子變量和結果單元分別作為Isight的輸入和輸出參數。在執行過程中，該組件使用相應Isight輸入參數的新值更新Simpack模型中的SubVars，使用修改后的SubVar值執行時間積分求解器，檢索更新后的結果單元值，并相應地更新相應Isight輸出參數的值。也可以使用Isight算法組件（如DOE、Optimization等）來探索設計空間。

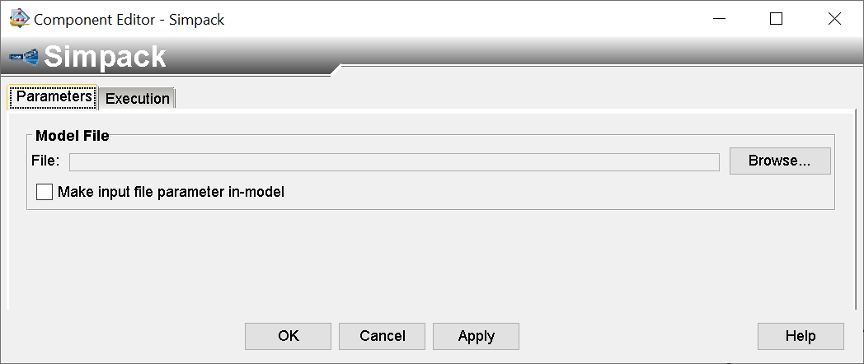

下圖顯示了Simpack組件編輯器：
優點：用戶可以使用Simpack組件創(chuàng )建到Simpack的直接鏈接，并從Isight驅動它。
優點：使用ANSA組件時，可以使用最新版本的ANSA。
在使用Simpack組件之前，必須在運行Isight Design Gateway和/或SEE Station的系統上安裝受支持的Simpack軟件版本（目前只支持Simpack 2025x）。

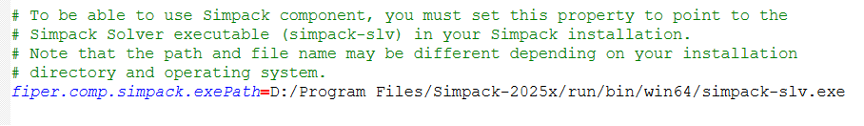

必須在Isight和/或SEE的配置文件中定義一個屬性fiper.comp.simpack.exePath （配置文件可在該路徑找到：<Isight_install_directory>\config\Isight.properties和<Isight-install_directary>\config\station.properties），該屬性應指向simpack安裝中的simpack slv可執行文件。
例如，fiper.com.simpack.exePath=C:/Program Files/simpack-2025x/run/bin/win64/simpack-slv.exe。請注意，即使在Windows操作系統上，路徑中的分隔符也必須是/（正斜杠）。
Isight的simpack組件放置在<Isight-installation-dir>/win_b64/docs/java/components/SMAFMMsimpack.jar。

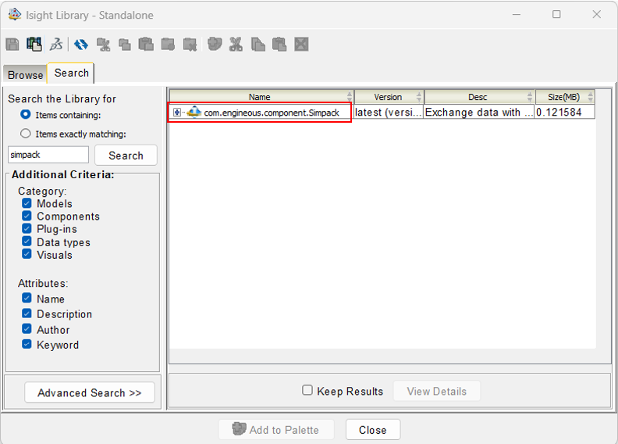

打開Isight Design Gateway，然后在Library中，點擊第二個圖標，并導航到上述文件，點擊打開，然后選擇Publish。之后就可以在組件庫中找到Simpack組件，并將其Add to Palette。
Simpack組件將Simpack模型中的SubVars作為Isight中的輸入參數，將Simpack模式中的Result Elements作為Isight中的輸出參數。然而：
1.它不會(huì )暴露那些最小/最大/當前值包含公式的子變量，也不會(huì )暴露那些依賴于其他子變量的子變量。
2. 僅公開數字和字符串類型的SubVars。其他子變量，例如那些對元素引用求值的子變量，不會(huì )公開。
3. 不公開沒有離散選擇的字符串類型的SubVars。
4. 在組件執行期間，僅執行Simpack中的時間積分求解器。
